Modyfikacja lampy Valleman VTLAMP6 na świetlówki LED T5. (Polish Version)


Dzisiaj prawdziwa petarda dla posiadaczy lampy VELLEMAN VTLAMP6. Gościnny wpis Piotrka na moim blogu. Pamiętacie przeróbkę tej lampy na taśmy LED? Tym razem Piotr pokaże wam jeszcze prostszy sposób aby zamienić to oświetlenie na LED. Zapraszam do lektury.







Please remember that all of this I give you for free. It would be so nice if you leave a mark in the form of comment and share the SBS to your friends. If you want to buy me a coffee or a beer the "DONATE" button is below.

Pamiętajcie, że wszystko to daję Wam całkowicie za darmo. Będzie mi więc miło jeśli pozostawicie po sobie ślad w postaci komentarza i udostępnicie ten SBS znajomym. Jeśli chcecie postawić mi kawę lub piwo przycisk "DONATE" znajduje się poniżej.






Jeśli chcesz skorzystać z rozwiązania opisanego w poniższym poradniku, to pamiętaj proszę, że wszystkie modyfikacje wykonujesz na własne ryzyko. Nie ponoszę odpowiedzialności za możliwe, powstałe szkody.



Poprzednie artykuły:


Jak ogólnie wiadomo świetlówki w najbardziej popularnej lampce w Polsce po czasie tracą na jasności, czasami nawet o 50% po kilku latach. I nie ma w tym nic dziwnego, jest to wada tej technologii. W tym krótkim poradniku chciałem pokazać jak w prosty sposób wykonać modyfikacje lampy VELLEMAN VTLAMP6 na oświetlenie LED T5, które jest kompatybilne z lampą Valleman

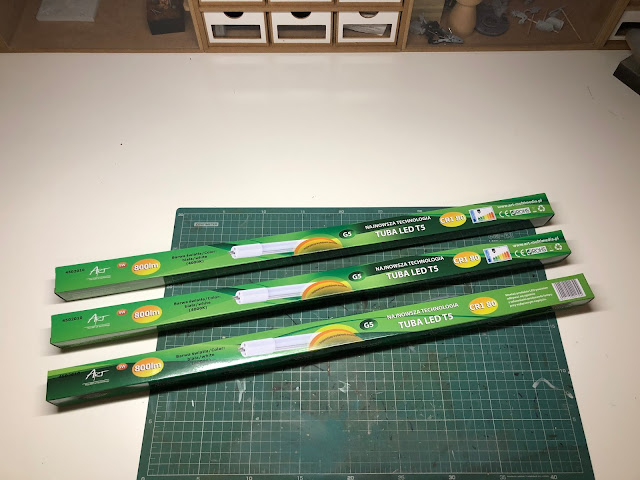

Świetlówki LED T5 jakie wybrałem mają barwę 4000K czyli imitują światło dzienne. Uważam, że oryginalne świetlówki jarzeniowe mają zbyt zimną barwę która wynosi 6500K.


 Poniżej wszystkie parametry.

  • Moc: 9W
  • Wodoodporność: Nie
  • Napięcie: AC 230V
  • Barwa światła: Biała
  • Barwa światła (K): 4000
  • Moc strumienia świetlnego (lm): 800
  • Kąt świecenia (st): 120
  • Długość lampy (mm): 550
  • Średnica lampy (mm): 16
  • Inne cechy: Prosta wymiana - wewnętrzny sterownik
  • Inne cechy: Aluminiowa obudowa
  • Inne cechy: Mleczna przykrywa
  • Wymiary opakowania (mm): 600 x 23 x 23
  • Gwarancja: 24 miesiące
  • Zużycie energii: 9kWh/1000h
  • Klasa energetyczna: A+
  • Liczba cykli włącz/wyłącz: >15 000
  • Czas nagrzewania: <1s
  • Trwałość: 30 000h
  • CRI/Ra: >80
  • Czas zapłonu: <1s
  • Współczynnik mocy: 0,6
  • LLMF: 0,65
 Szybki test nowych świetlówek.

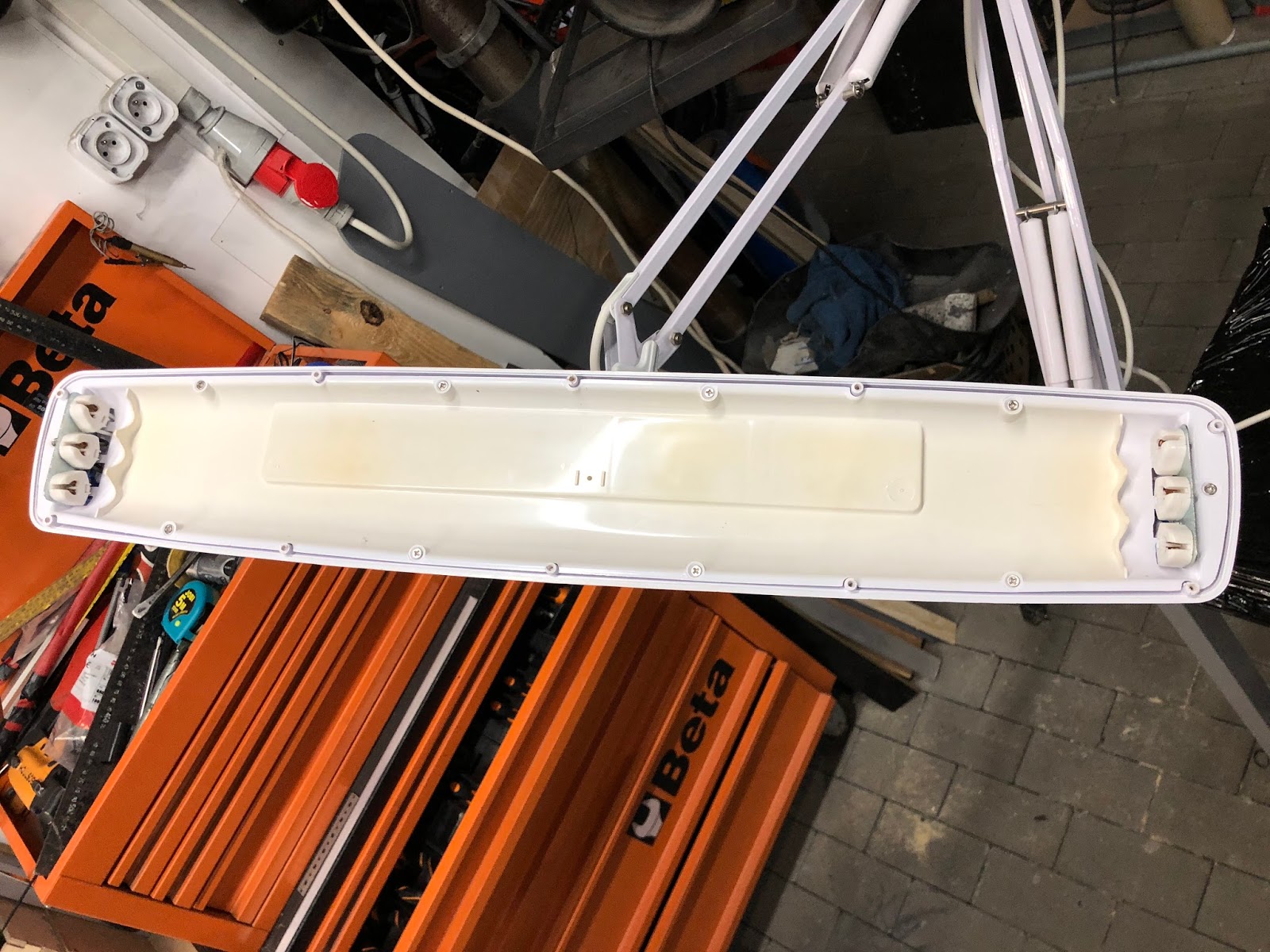

Sam proces rozkręcania lampy został opisany w poprzednim artykule pod tym linkiem więc nie ma sensu ponownie o tym pisać.

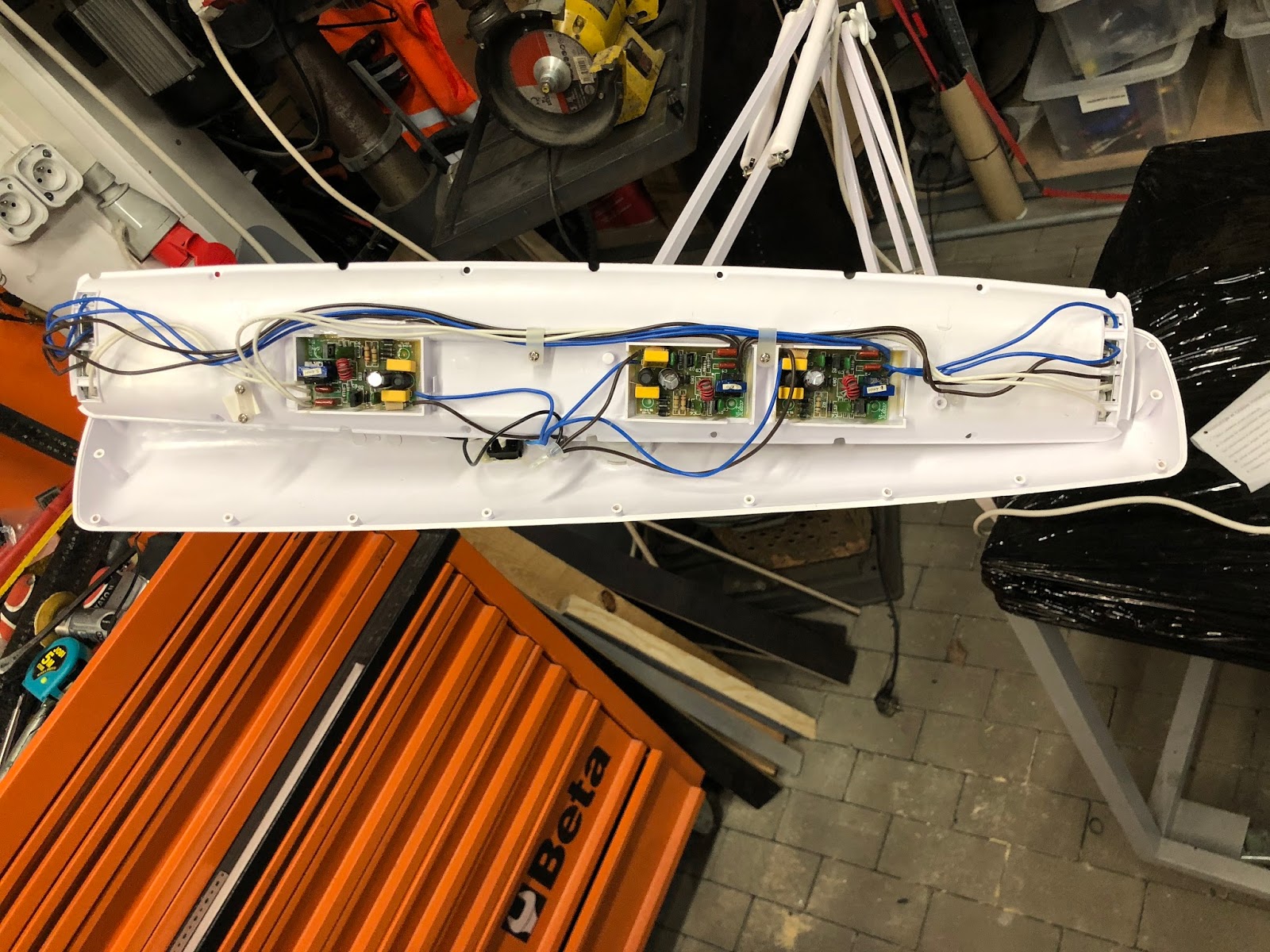

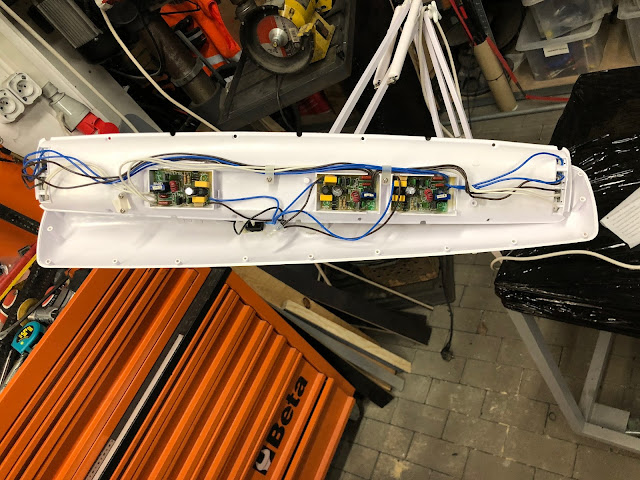

Tak wygląda oryginalna instalacja lampy, świetlówki LED posiadają napięcie 230V więc trzeba po prostu ominąć stateczniki od starych świetlówek i połączyć odpowiednio same przewody. Odłączone stateczniki zostawiamy, pełnią funkcję ciężarków które stabilizują pracę całego ramienia.   Jeśli podłączylibyście oświetlenie led na statecznikach, spowoduje to natychmiastowe spalenie nowych świetlówek. (ARBAL: sprawdzilismy :) wytrzymały kilka sekund)

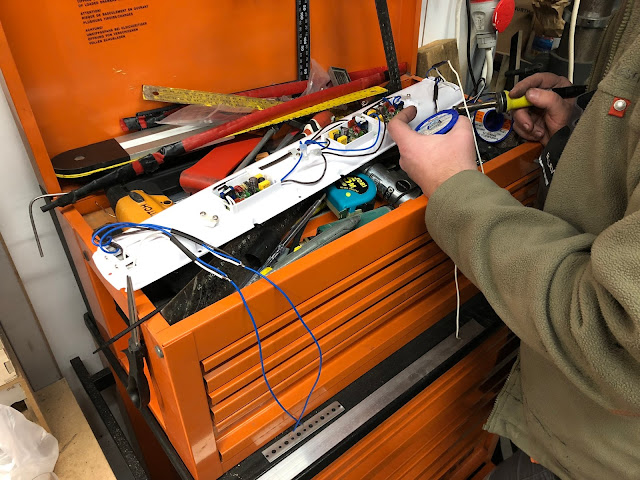

Na zdjęciu widać sam proces przeróbki okablowania, można użyć samej taśmy izolacyjnej ale jeśli ktoś chcę to zrobić naprawdę profesjonalnie, powinien użyć lutownicy do połączenia przewodów i koszulek termokurczliwych.

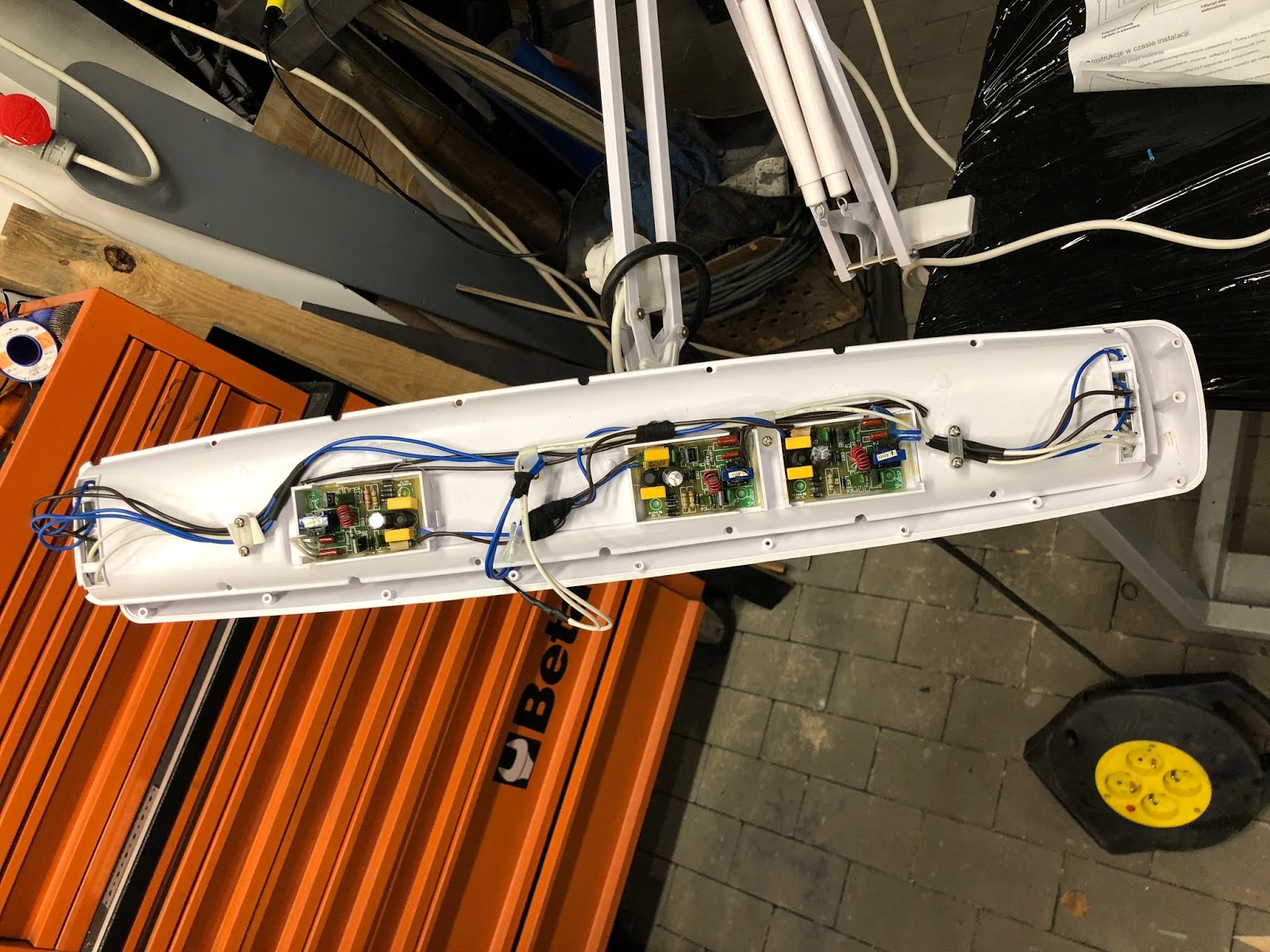

Wszystko już praktycznie gotowe, trzeba jeszcze podpiąć się do oryginalnego włącznika.

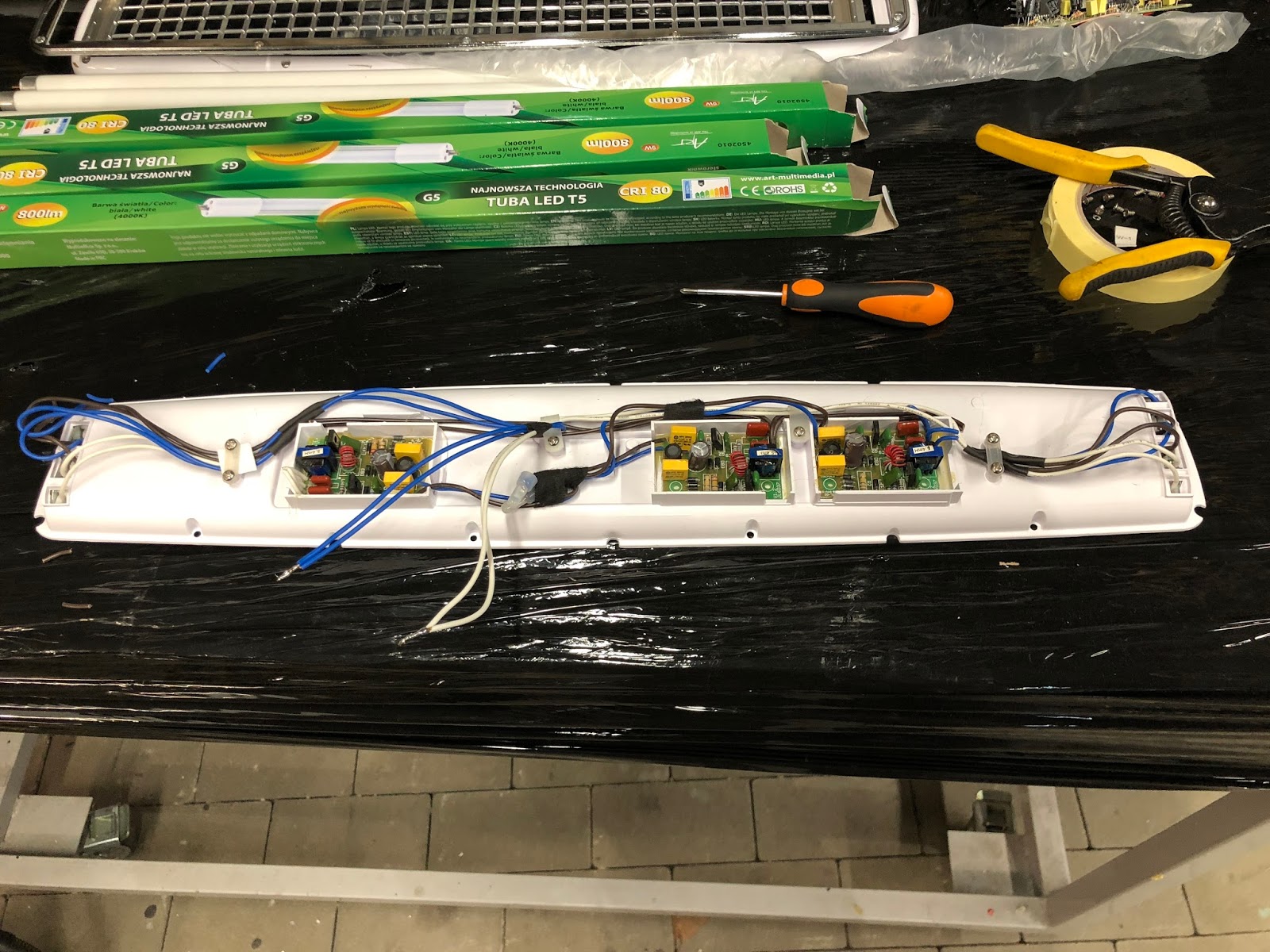

Wszystko podłączone, można skręcać lampę. Jeśli będziecie mieli problem jak odpowiednio połączyć przewody to znaczy, że lepiej nie zaczynajcie przeróbki bez odpowiedniej wiedzy. Sam schemat elektryczny zawarty jest w każdym opakowaniu z świetlówkami led, dodatkowo jest wiele informacji w internecie jak wymieniać oświetlenie na świetlówki led.

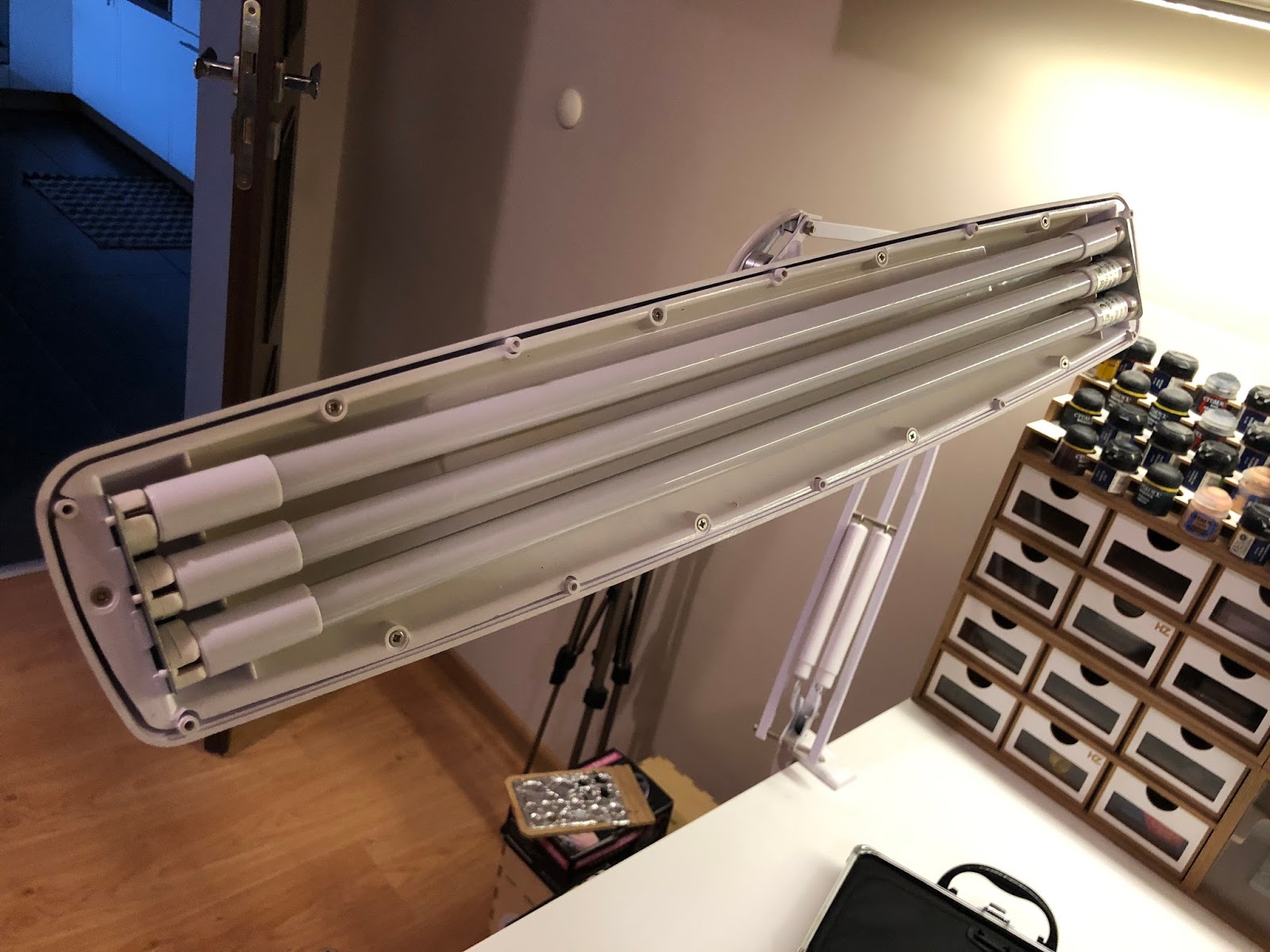

Tak wyglądają zamontowane świetlówki led T5, jak widać pasują idealnie. Pozostaje jeszcze założyć oryginalne osłony.



Poniższe zdjęcia pokazują jaka jest różnica przed i po przeróbce. Jak widać różnica jest kolosalna w mocy i samej barwie światła.




Łączna moc nowej lampy to 27W i 2400 lumenów. Nigdzie w Polsce nie kupi się lampy warsztatowej LED o tak dobrych parametrach więc warto zrobić taką modyfikację :)


BR,
Piotr
